产品简介
ZCW-40.5H组合电器为我公司在专利产品ZCW10-40.5系列敞开式组合电器基础上设计研发的,是将断路器、隔离开关、接地开关、电流互感器封闭在金属外壳中,母线敞开的组合电器。适用于三相交流的40.5kV输配电系统的控制与保护,亦可用于联络断路器及开合电容器组的场合。适合于用地紧张的城市变电站、企业变电站、山区变电站。
一:主要特点
1.功能单元预制成标准间隔,现场即插即用
2.布置灵活,运输拆装方便,易于扩展
3.结构紧凑,占地面积小,工程整体造价低
4.自支撑母线整齐划一,安装便捷
5.可靠性高,基本不维护,可实现无人值守
二.额定参数
额定电压
|
kV
|
40.5
|
额定频率
|
Hz
|
50
|
额定电流
|
A
|
1600,2000,2500
|
额定短时耐受电流
|
kA
|
31.5(4S)
|
额定峰值耐受电流
|
kA
|
80
|
额定短路持续时间
|
S
|
4
|
额定绝缘水平
|
雷电冲击耐压
(全波峰值)
|
185/215(断口)
|
工频耐压(1分钟)
|
95/118(断口)
|
控制回路和辅助回路电压
|
V
|
DC110 ,220 或 AC 220
|
局部放电量
|
pC
|
20
|
外型尺寸
|
m
|
2.4×1.7(普通进线间隔)
|
三.典型方案
![](static/picture/ZHW10-40.5.jpg)

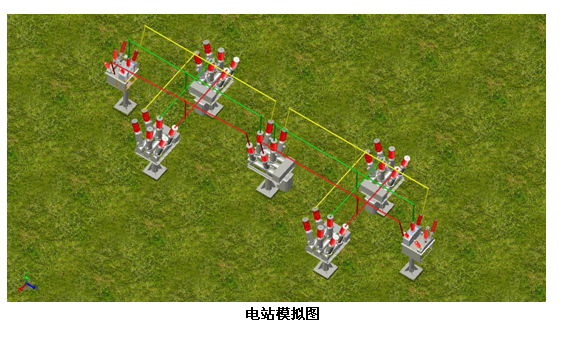

四.电站模拟图
![](static/picture/ZHW10-40.52.jpg)
