  • 商品名称: ZW20-12型户外柱上真空断路器

询价

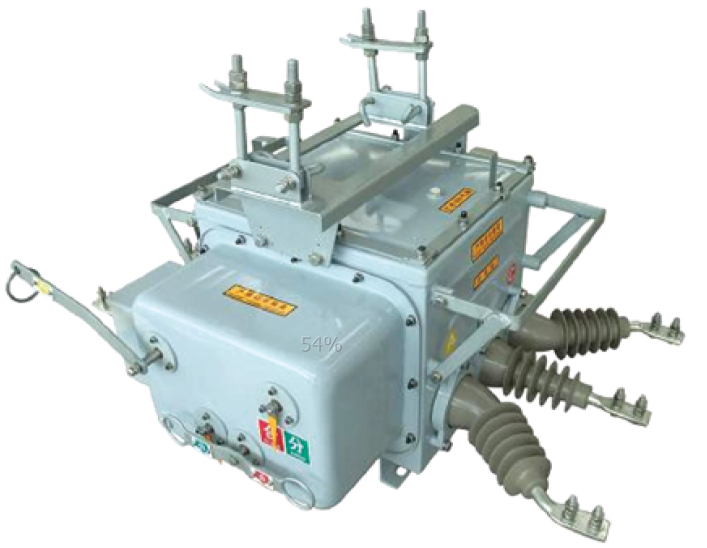

ZW20-12型户外柱上真空断路器



ZW20-12型户外柱上真空断路器是采用真空灭弧室来灭弧,SF6气体作为绝缘介质。额定电压12kV,三相交流50Hz的户外配电设备。主要用于开断、关合电网中的负荷电流,过载电流及短路电流。

适合用于变电站,工矿企业,农村电网配电系统作保护和控制及频繁操作场所之用。该产品与控制器配套,能满足配电自动化系统要求。

1、使用的环境条件

  a . 海拔高度不超过2000米;  污秽等级:Ⅳ级。

  b .周围空气温度:-40°C~+40°C;日温差:日变化25C。

  c . 风速不大于35m/s;地震强度不超过8级。

  d .无易燃、易爆炸危险、化学腐蚀的场所。

2、主要技术参数



 序号

名      称

单位

参数

1

额定电压

kV

12

2

额定电流

A

 630

3

额定频率

Hz

50

4

额定短路开断电流(有效值)

kA

20

5

额定短路电流开断次数

30

6

额定峰值耐受电流(峰值)

kA

50

7

额定短时耐受电流(4S

kA

20

8

额定短路关合电流(峰值)

kA

50

9

1min工频耐受电压

kV

42/49

10

雷电冲击耐受电压峰值

kV

75/85

11

二次回路1min工频耐压

kV

2

12

机械寿命

10000

13

SF6气体额定压力(表压)

Mpa

“0

14

SF6气体年泄漏率

0.5%

15

开关重量

kg

168

16

开关体积(含包装箱)  1300mm×900mm×880mm
