一、产品特点
XGW-12箱式开闭所,主要由SF6气体全绝缘的紧凑型开关柜和金属房体构成，占地面积小且易于搬迁，外观优雅易于和周围环境配合，解决了供电部门的土地使用问题。户外开关站易于加载配网自动化，开关柜所有高压带电部分封闭的SF6气体绝缘的不锈钢箱体内，无凝露问题，不受污秽环境影响，房体防护等级高，通风良好，安装简单。房体表面无紧固件可供拆卸，防盗性好。
二、额定参数
参数与箱体内安放的开关柜的参数相同
|
序号
|
名称
|
单位
|
C
|
F
|
V
|
|
1
|
安装场所
|
|
户外
|
|
2
|
环境温度
|
℃
|
-25℃～+45℃
|
|
3
|
海拔高度
|
m
|
≤1000m
|
|
4
|
相对湿度
|
|
月平均不大于90%
|
|
5
|
风速
|
|
不超过700Pa(风速35m/s)
|
|
6
|
地震烈度
|
|
不超过8度
|
|
7
|
额定电压
|
kV
|
12
|
12
|
12
|
|
8
|
额定电流
|
A
|
630
|
100
|
630
|
|
9
|
额定短路开断电流
|
kA
|
20
|
20
|
20
|
|
10
|
额定短时耐受电流及持续时间
|
kA/s
|
20/4
|
20/4
|
20/4
|
|
11
|
额定短路关合电流
|
kA
|
50
|
|
50
|
|
12
|
机械寿命
|
断路器
|
次
|
|
|
10000
|
|
负荷开关
|
次
|
6000
|
6000
|
6000
|
|
接地开关
|
次
|
2000
|
2000
|
2000
|
|
13
|
1min工频耐压
|
相间及相对地
|
kV
|
42
|
42
|
42
|
|
隔离端口间
|
kV
|
48
|
48
|
48
|
|
14
|
雷电冲击耐受电压
|
相间及相对地
|
kV
|
75
|
75
|
75
|
|
隔离端口间
|
kV
|
85
|
85
|
85
|
|
15
|
光纤分接箱箱体防护等级
|
|
|
IP33
|

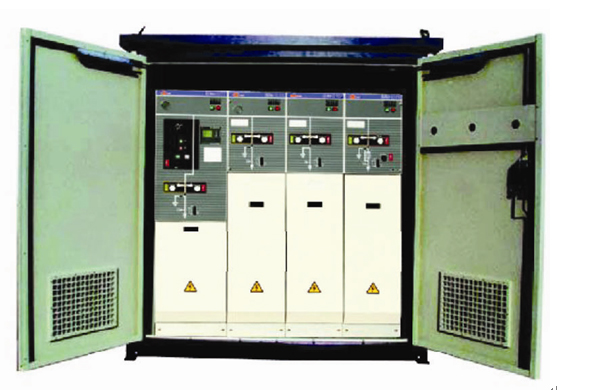

三、产品图片
